Optical Receiver DBY รุ่น THAI NODE (OUTDOOR) เปลี่ยนสัญญาณแสง เป็นสัญญาณ RF และมีภาคขยายในตัว

เปลี่ยนสัญญาณแสงผ่านสาย FIBER OPTIC เป็นสัญญาณ RF
รองรับความถี่ RF (40-860 MHz)

Optical Receiver DBY รุ่น THAI NODE (OUTDOOR) นวัตกรรมใหม่ของการรับสัญญาณ RF ผ่านระบบ Fiber Optic ซึ่งไม่ต้องง้อสาย RG-6 สามารถเดินสายได้ไกลเป็นกิโลเมตร หรือระหว่างตึกโดยสัญญาณไม่ตก ไม่กวนสัญญาณ เหมาะสำหรับ โรงแรมขนาดใหญ่ รีสอร์ทขนาดใหญ่ โดยเปลี่ยนสัญญาณแสง เป็นสัญญาณ RF รองรับความถี่ RF (40-860 MHz) ซึ่งสัญญาณแสงมีความยาวคลื่น 1290-1600 nm. สามารถปรับเกณฑ์และสโลป เร่งหรือลดสัญญาณRF ได้ 20 dB. มีภาคขยายสัญญาณในตัวแบบ Hybid Module NXP by Philips โดยมี RF Output สูงถึง 100 dBuV @80 ช่อง เหมาะสำหรับแยกระบบเข้าในตึก 30-60 จุด ภาคจ่ายไฟเลือกอินพุท 3 ระดับ 63/45/30 VAC (ต้องใช้ควบคู่กับตู้จ่ายไฟ)

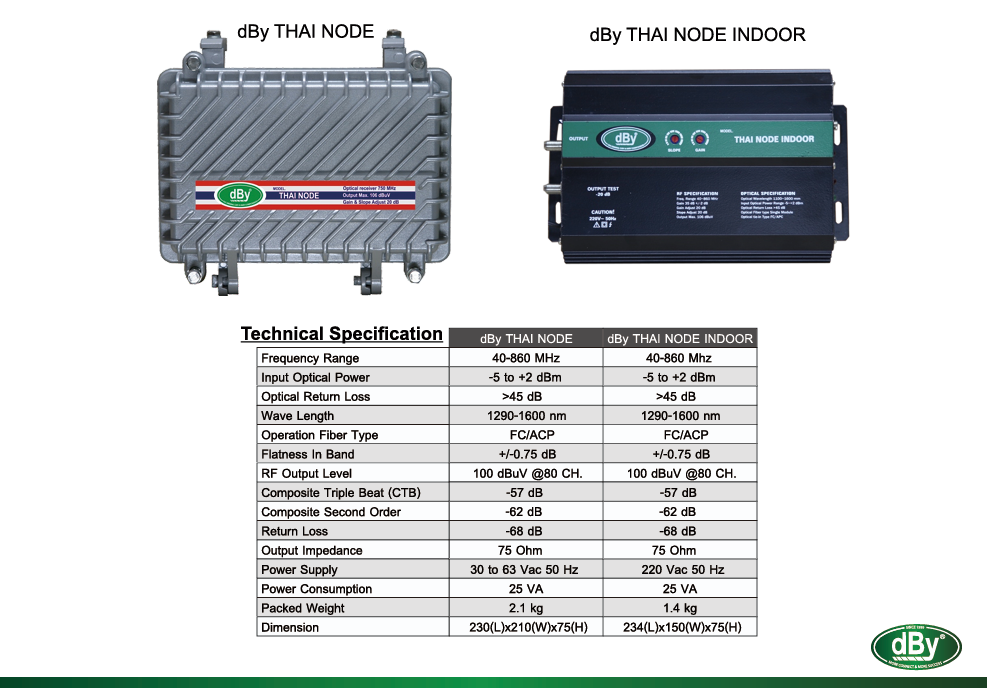

คุณสมบัติ

- Optical Input power : -5 to +2 dBm.
- Optical Wave Length : 1290 to 1600 nm.
- Optical Return Loss : ≥45 dB.
- Optical Connector Port : FC/APC
- RF Frequency Range : 40-860 MHz.
- RF Output Level : >100 dBuV. @80 CH.
- Flatness in Band : +/-0.75 dB.
- Output Impedance : 75 Ohm.
- Composite Triple Beat : ≥57 dB.
- Composite Second Order : ≥62 dB.
- RF Return Loss : ≥68 dB.
- Power Consumtion : 25 VA.
- Operation Temperature : -20∼+60ºC
- Power Supply : 30/45/63 VAC. 50 Hz.

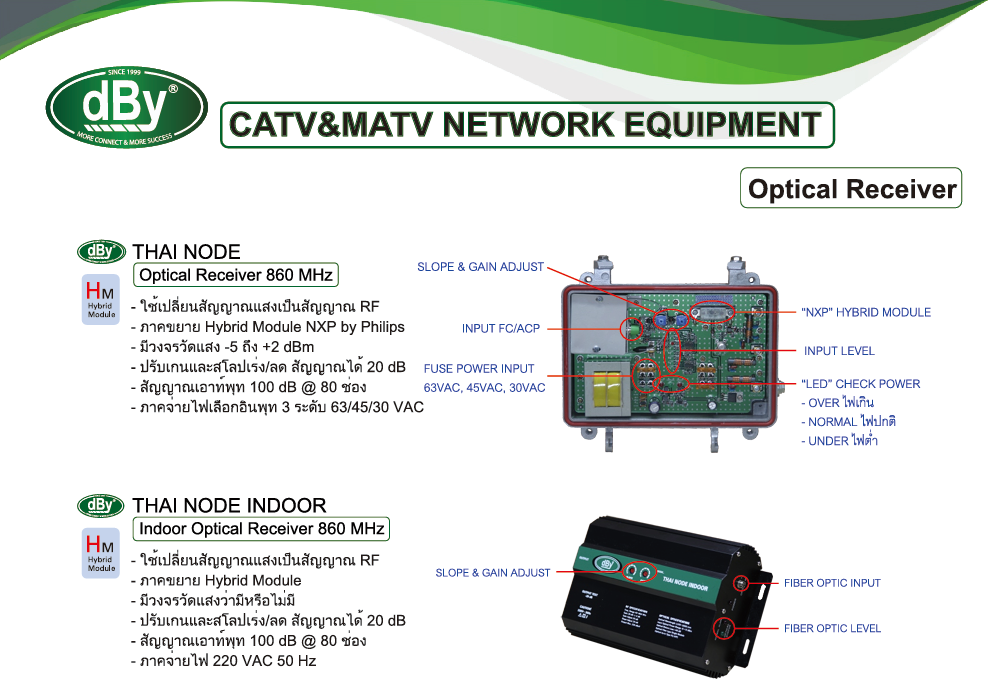

การต่อใช้งาน

1. เปิดฝากล่องโดยใช้ประแจเบอร์ 10 ขันสกรูออกทั้ง 4 มุม
2. ต่อสาย Fiber Optic เข้ากับช่อง Optical Input โดยใช้หัวต่อเป็นชนิด FC/APC
3. ต่อไฟพาวเวอร์จากตู้คอนโทรลเข้า Optical Receiver โดยไฟที่ใช้ต้องเป็น 30 ,45 หรือ 63 VAC. เท่านั้น
4. สัญญาณขาเข้า Optical Input ต้องอยู่ในช่วง -5 ถึง +2 dBm เท่านั้น Optical Receiver จึงจะทำงานได้ตามปกติ
5. ต่อสัญญาณ RF เข้าตัวแยกสัญญาณ Splitter (5-2400 MHz) หรือ Tap Off (5-1000 MHz)
6. สามารถปรับ Gain และ Slope ของสัญญาณ RF ให้ได้ระดับความแรงสัญญาณตามที่ต้องการได้
7. สัญญาณแสงสูงเกินไปจะทำให้การใช้งานไม่คงทน สัญญาณแสงต่ำเกินไปจะทำให้ภาพหยาบ

ขนาดกล่องบรรจุ  21.5x27.5x10.5 ซ.ม. น้ำหนัก 2.5 กิโลกรัม

*** สินค้ารับประกัน 1 ปี จากการใช้งานปกติ
*** ราคานี้รวมภาษีมูลค่าเพิ่มแล้ว

*** กรณีสั่งซื้อจำนวนมาก หรืองานโครงการ โทรสอบถามราคาพิเศษได้ที่ โทรศัพท์: 02-688-5790-1, 089-814-4119, 086-312-9927
